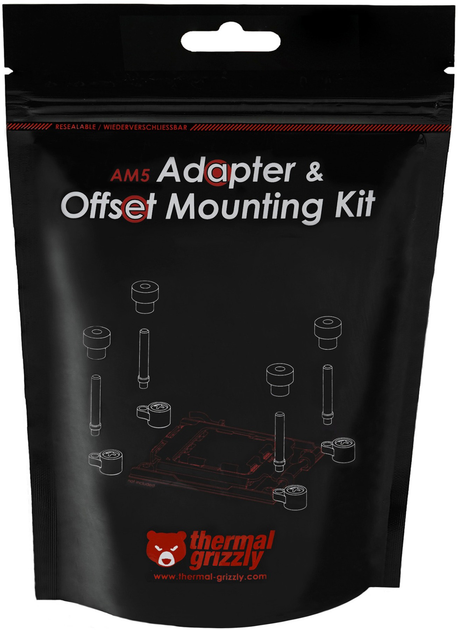

Монтажний комплект Thermal Grizzly AM5 Adapter & Offset Mounting Kit для AMD AM5 (TG-AD-AM5-MK)

Монтажний набір AM5 Adapter & Offset Mounting Kit для материнських плат AMD з сокетом AM5 містить кронштейни кулерів для зміщеного монтажу процесора, а також гвинти-перехідники з різьби UNC 6-32 на різьбу M3 і M4 відповідно.

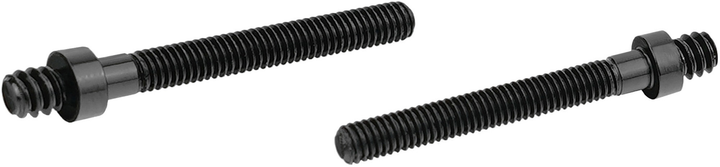

Гвинти-перехідники можна використовувати для встановлення процесорних кулерів, які мають різьбу M3 або M4 замість UNC 6-32 на кріпильних гвинтах кронштейна для кулера, як, наприклад, у випадку з різними AIO або водяними кулерами.

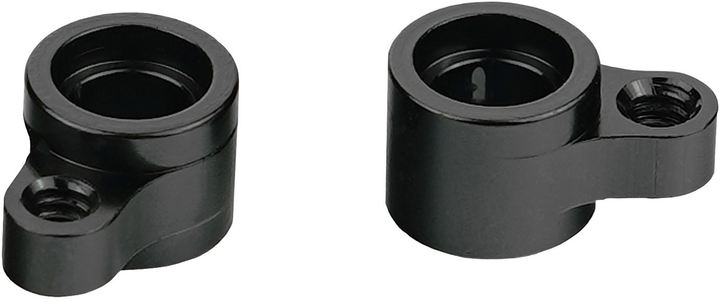

За допомогою зміщених кронштейнів сумісні процесорні кулери можна додатково встановити на процесор зі зміщенням, щоб оптимізувати продуктивність охолодження. З моменту впровадження чиплетної конструкції в процесорах Ryzen найгарячіша точка теплорозподільника більше не знаходиться посередині, а зміщена трохи вниз і, залежно від процесора, до краю.

AM5 Adapter & Offset Mounting Kit: гвинти адаптера та зміщене кріплення процесорного кулера. За допомогою зміщених кріплень процесорний кулер можна встановити ближче до гарячої точки процесора, що дає змогу швидше та ефективніше відводити тепло від мікросхем процесора.

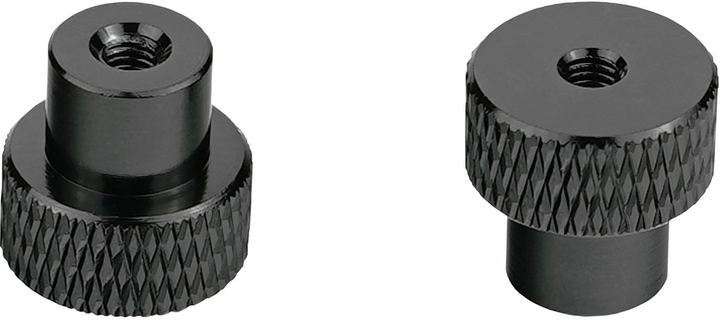

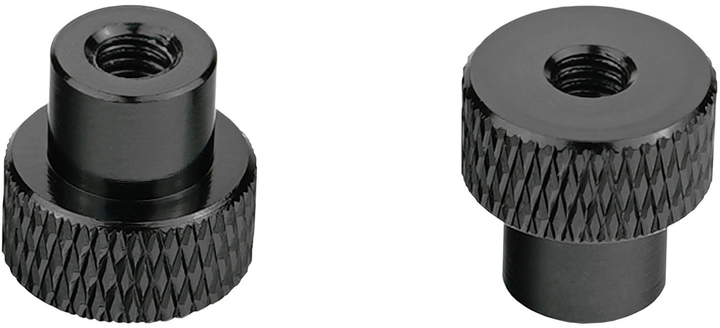

Офсетні кріплення мають різьбу UNC 6-32 і можуть використовуватися з гвинтами адаптера з різьбою M3/M4. Набір адаптерів та зміщених кріплень AM5 також підвищує сумісність встановлення процесорних кулерів при використанні прямої рамки Thermal Grizzly Ryzen 7000. Через зміну монтажної висоти з охолодженням Direct Die кулер потрібно встановлювати нижче, що стає можливим завдяки перехідним гвинтам M3 і M4.

Примітка щодо сумісності з материнськими платами AM5
Комплект адаптера та зміщеного кріплення AM5 в принципі сумісний з материнськими платами для сокета AMD AM5. Іншим критерієм сумісності AM5 Adapter & Offset Mounting Kit з материнською платою є наявність достатнього простору біля гвинтів кріплення кулера AMD. Точніше, біля нижнього кріплення кулера (зверненого до слотів PCIe) не повинно бути ніяких компонентів.

Між гвинтами кріплення кулера і високими компонентами, такими як штифтові головки або конденсатори, повинно бути не менше 6 мм вільного простору під гвинтами. Після монтажу, якщо є сумніви, переконайтеся, що зміщені кронштейни або встановлені в них гвинти адаптера не контактують з електронними компонентами.
